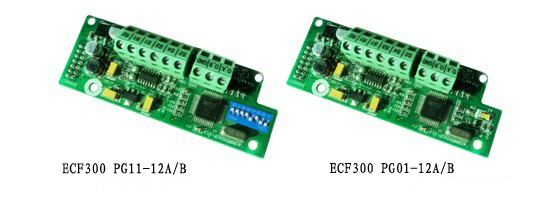

300 PG卡
奕創飛ECF300PG反饋卡主要使用于矢量型變頻器對電機速度及方向檢測信號的反饋，以達到變頻器更精確控制電機的速度及方向。
電壓等級
ECF300PGXX-12：DC12V
ECF300PGXX-9 :DC9V
ECF300PGXX-5 : DC5V
- 產品特點
- 應用場合
- 資料下載
奕創飛ECF300PG反饋卡主要使用于矢量型變頻器對電機速度及方向檢測信號的反饋，以達到變頻器更精確控制電機轉速及方向。

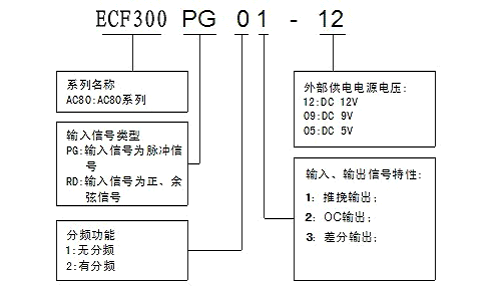

產品型號介紹
產品技術參數
|
產品型號 |
電源 |
輸入信號特性 |
輸出信號特性 |
||
|
響應頻率范圍 |
輸入阻抗 |
輸出頻率范圍 |
輸出電流 |
||
|
ECF300PG01-12 ECF300PG02-12 ECF300PG03-12 |
12V±5% 200mA |
0～80KHz |
約1k 歐姆 |
0～80KHz 不可分頻 |
≤100mA |

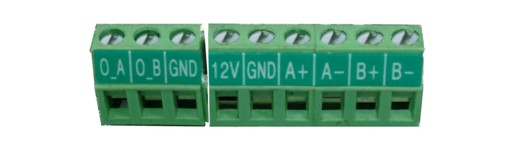

主信號端子功能說明
|
端子名稱 |
功能 |
|
O_A |
推挽輸出A信號 |
|
O_B |
推挽輸出B信號 |
|
GND |
輸出信號電源地 |
|
+12V、GND |
+12V輸出電源（供編碼器電源） |
|
A+ |
差分輸入A+信號 |
|
A- |
差分輸入A-信號 |
|
B+ |
差分輸入B+信號 |
|
B- |
差分輸入B-信號 |

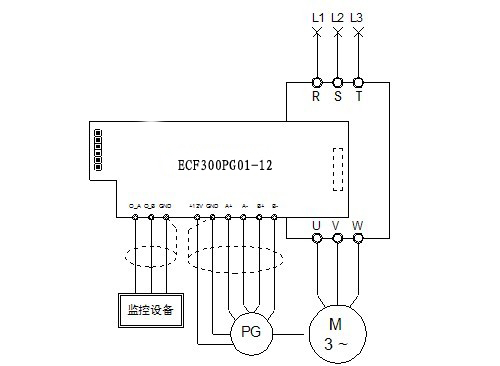

整機接線圖
帶PG矢量控制：有速度傳感器矢量控制運行方式，用于轉矩響應快、需要高性能轉矩控制的所有變速控制?？蛇M行到零速位置的高競速速度控制。
帶PGV/F控制：可用于簡易的速度反饋控制。響應性慢但是需要正確的速度控制時。
