ECF300變頻器在熱熔復合機上的應用
2016-05-13
一、前言
復合機是包裝印刷行業中重要設備，所謂復合是指通過某種工藝方法，將兩種或兩種以上的材料復合在一起，形成新的一體材料，
經過復合后的材料一方面保持原有材料的優點，另一方面還能彌補彼此的缺點。常見的復合方法主要有干式復合法、濕式復合法、熱
熔復合法、擠出復合法和無溶劑復合法。
熱熔復合機是通過熱輻射對塑料、片材、布匹等進行熱熔貼合處理，把兩種或兩種以上不同材料相結合并施加一定壓力使其復合
成一體的加工機器，多用于服裝皮革、鞋底鞋材、輕泡片材的復合加工，其優點在于用PE薄膜代替膠水貼合、產品庫存時間長、無變
色跡象、不易撕開、貼合效果強于膠水。
二、熱熔式復合機的構成及變頻控制

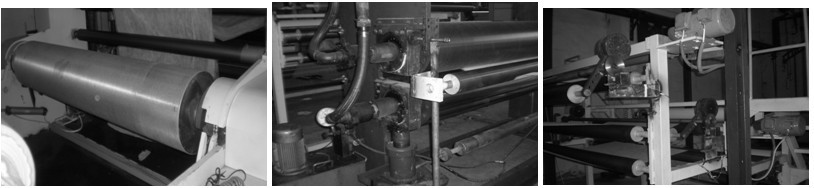

熱熔復合機一般由放卷、熱壓復合以及收卷三部分組成。下面以江陰某無紡布廠的工程實例作說明。
1、放卷部分
該放卷部分一共有三種材料，兩層無紡布中間夾一層熱熔膠薄膜，均采用ECF300變頻器作動力放線，利用張力輥反饋回來的0～10V
信號與給定量信號作雙向PID運算，PID給定由外部電位器實現，其中張力輥的配重由氣壓實現以適應不同材料不同張力的要求。放卷時
要保證放卷輥與熱壓輥之間的材料張力基本一致否則容易出現材料褶皺。同時利用反饋信號保證變頻器在無材料或者材料斷線的情況下
停機。
2、熱壓縮部分
三層材料放線出來經平整后一起送入熱壓縮輥。熱壓縮輥分為上下兩部分，內部均為高溫?zé)釅嚎s油，兩輥之間的高度可通過氣壓調節，
上輥表面有密集均勻分布的針狀齒子有利于材料跟好的貼合。熱壓縮輥僅為牽引驅動輥，采用ECF100/ECF300均可，頻率由外接電位器給定，
可單獨調節也可以與收卷電機一起聯動。
3、收卷部分
本次工程中收卷采用摩擦收卷，由一臺ECF100變頻器驅動大輥運行，收卷輥依靠與大輥之間的摩擦力運轉，兩個收卷輥之間的切換用氣
壓實現。本次收卷的卷徑不大，每個部分之間的距離不長材料抗拉性也很不錯。如果收卷最后卷徑大或者材料抗拉性不強請采用ECF300變頻
器作中心收卷。
奕創飛ECF300變頻器是一種可以實現收卷或放卷過程的恒張力控制的變頻器?？梢酝ㄟ^(guò)變頻器內部的計算，獲得材料的實際卷徑，通過控
制變頻器的輸出轉矩來獲得恒張力控制。奕創飛變頻器可以通過設置系統慣量補償、摩擦補償及材料慣量補償來補償由于系統慣量、磨擦阻力
及材料慣量引起的起動或加速過程中速度不均勻的情況，獲得非常平穩的張力控制效果。方案簡單，調試方便。ECF300還可以通過設置張力
錐度系數，使得收卷張力隨卷徑的增大而減小，實現內緊外松的最佳收卷效果。
三、參數設置
|
放卷變頻器參數設置 |
|||||
|
功能碼 |
功能碼名稱 |
設定值 |
功能碼 |
功能碼名稱 |
設定值 |
|
F0.00 |
控制方式 |
1 |
F0.01 |
速度轉矩控制方式 |
0 |
|
F0.02 |
運行命令通道 |
1 |
F0.03 |
頻率給定主通道 |
8 |
|
F0.09 |
最大輸出頻率 |
70.00 |
F0.11 |
上限頻率數字設定值 |
70.00 |
|
F0.14 |
加速時間1 |
1 |
F0.15 |
減速時間1 |
1 |
|
F3.00 |
VS1下限值 |
實測 |
F3.02 |
VS1上限值 |
實測 |
|
Fb.00 |
PID控制器給定信號源 |
0 |
Fb.01 |
鍵盤數字PID給定 |
50% |
|
Fb.02 |
PID控制器反饋信號源 |
2 |
Fb.05 |
PID輸出特性選擇 |
1110 |
|
Fb.08 |
比例增益P1 |
1.06 |
Fb.09 |
積分時間I1 |
5 |
|
Fb.11 |
采樣周期 |
0.0 |
Fb.12 |
PID控制偏差極限 |
0% |
|
Fb.23 |
比例增益P2 |
1 |
Fb.24 |
積分時間I2 |
8 |
|
Fb.26 |
第二PID參數有效范圍 |
15% |
|
|
|
熱壓變頻器的參數設置比較簡單，這里就不做詳細的介紹。
|
收卷變頻器參數設置 |
|||||
|
功能碼 |
功能碼名稱 |
設定值 |
功能碼 |
功能碼名稱 |
設定值 |
|
F0.00 |
控制方式 |
0 |
F0.01 |
速度轉矩控制方式 |
1 |
|
F0.02 |
運行命令通道 |
1 |
F0.03 |
頻率給定主通道 |
0 |
|
F0.09 |
最大輸出頻率 |
50 |
F0.11 |
上限頻率數字設定值 |
50 |
|
F0.17 |
加速時間1 |
1 |
F0.18 |
減速時間1 |
根據現場設置 |
|
F3.00 |
VS1下限值 |
實測 |
F3.02 |
VS1上限值 |
實測 |
|
F7.00 |
轉矩給定主通道 |
0002 |
F7.01 |
轉矩鍵盤數據給定 |
100% |
|
F7.06 |
輸出轉矩上限 |
100 |
F7.08 |
轉矩補償設置選擇 |
1 |
|
F7.09 |
轉矩錐度系數 |
20 |
F7.15 |
靜摩擦補償 |
5 |
|
F7.16 |
滑動摩擦補償 |
5% |
F7.17 |
轉動慣量補償 |
5 |
四、結束語
在本次整個過程中通過外接電位器以及加減速的調節是各段張力基本保持一致，動力放卷部分能夠?qū)崟r(shí)根據張力變化調節速度響應
快，張力輥始終在中心點保持，材料復合收卷效果很好。
