工業洗衣機

一、概述

    近些年來，工業洗滌設備尤其以水洗設備為主，變頻器的應用越來越普及，變頻器也因此為工業洗滌設備帶來了全新的技術革命，從最早的不可調速的半自動洗衣機到用兩個雙速電機來實現四個速率的全自動洗衣機，最后發展到只需一個電機就可實現多段速率的現代洗衣機。

二、工業洗衣機的工作過程

    首先加水、正反轉洗滌25分鐘、洗滌完畢后排水、進入脫水階段，脫水階段包括均布、中脫和高脫三個過程，均布即是在有水和無水的情況下，以比洗滌過程高的轉速正向旋轉1.5分鐘，使衣物均勻地附著在洗衣機的滾筒內側，以使后續的脫水過程平穩；排水后，提高轉速進入中速脫水過程（2分鐘），隨后再進入高速脫水過程（5分鐘），使衣物的含水率降至所要求的水平。其工作流程圖如下圖所示：





三、工業洗衣機的要求



工業洗衣機要求變頻器能提供高轉矩、多段速、寬電壓范圍、自動轉差補償和方便的通訊方式；性能穩定，能適應各種賓館、酒店洗衣房的高溫、高濕的環境；要求變頻器能適應工業洗衣機特定的洗滌工藝要求和特定客戶群的服務要求。



速度的設定方式的要求有兩種：



（1）以多段速的方式，在變頻器上直接設定各階段運行速度。



（2）通過洗衣機專用控制PC電腦板，以通訊方式設定各階段的運行速度。



各階段的運行速度為：



洗滌：30rpm左右 ，均布：60rpm左右 ，中脫：400rpm左右 ，高脫：700～800rpm。





四、奕創飛ECF100變頻器在工業洗衣機應用特性

奕創飛ECF100型變頻器性能優異、質量可靠、性價比高，調節簡單，操作方便，特別針對工業洗衣機的技術要求，采用了V/F曲線自調節技術，根據洗滌狀況自動診斷及調整V/F曲線，使洗衣機啟動平穩，電流降低，在客戶使用過程中運行穩定，受到了用戶的好評。

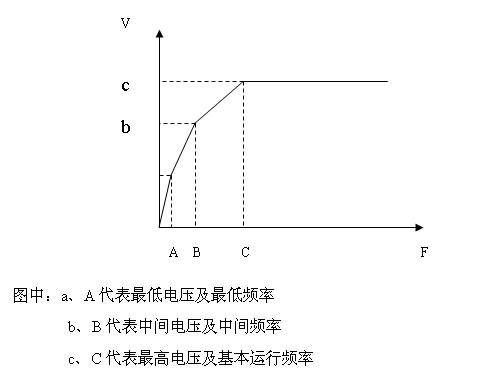

ECF100型變頻器既有特殊的V/F曲線自動提升功能，也可在洗滌每個環節中根據實際需要優化V/F曲線，還有強大多段速功能（15段速度）。在工業洗衣機中，一般要求V/F曲線如下：

（A、a）點可以在原點，A的范圍大致在0.00～4.00Hz之間，a的范圍大致在0～25V之間，調節（A、a）點可影響設備的啟動轉矩，從而影響設備的洗滌轉速。如果（A、a）點下移，則設備的啟動頻率低，洗衣機啟動緩慢且平穩，要求變頻器的低頻啟動轉矩要大。

（B、b）點的調節則直接影響設備洗滌時的運行電流，這是非常重要的一點。如果（A、a）與（B、b）點之間的斜率大，即V/F曲線坡度陡，則運行電流會很大，但坡度太緩也不行，這里需要根據經驗來調節。

下面以100kg型洗衣機為例：

（A、a）點：2.00Hz，24V ，（B、b）點：25.00Hz，112V ，（C、c）點：50.00Hz，380V

經過在100kg型洗衣機上的試驗(變頻器為ECF100-T3-011G，11kW)，得出數據如下：





以上數據是反復試驗兩天得出的，期間有過連續運行四小時的情況，無一次異常事故，變頻器溫升很小。另外，在30kg、50kg、70kg機型上均得出類似結論。100kg型全自動洗衣機洗滌時的運行電流為30A左右，必須使用15kW變頻器?？梢钥闯觯葎?chuàng)飛變頻器在洗滌設備降低成本方面起到重要作用。AC60型變頻器的確是一款適合洗滌設備使用的優質變頻器。







五、參數設置
