Profibus-DP卡
Profibus是當今比較流行的現場總線規范之一。使用它可以極大的提高整個系統的通訊速度，以便達到實時控制的目的。奕創飛Profibus-DP卡嚴格遵循Profibus DP-V0規范進行設計與開發，使用它可以很方便的與支持此規范的Profibus DP主站進行通訊。奕創飛Profibus DP現場總線以其高速、低成本等優點而廣泛應用，用于設備級控制系統與分散式I/O的通信。
電壓等級
ACDP01：DC5V
ACDP02：DC24V- 產品特點
- 應用場合
- 資料下載
Profibus-DP現場總線以其高速、低成本等優點而廣泛應用于制造業自動化、流程工業自動化和樓宇自動化等行業，他的物理層數據傳輸依賴RS-485接口。
Profibus-DP總線信號也可使用屏蔽雙絞線傳輸，數據速率為9.6kbps時的理論傳輸距離為1200米，波特率為12Mbps時的理論傳輸距離為100米。 奕創飛110/100/300做Profibus-DP通訊時的擴展卡，加裝該卡后，奕創飛110/100/300系列變頻器均可接入任意Profibus-DP網絡。 Profibus-DP內嵌入變頻器中，安裝前請務必斷開供電電源，待變頻器電源指示燈徹底熄滅后再進行安裝。
安裝方式如下圖所示：
產品型號說明
|
產品型號 |
產品說明 |
備注 |
|
ACDP01 |
ECF300標準Profibus-DP擴展配件 |
5V±5%/專用接口 |
|
ACDP02 |
通用Profibus-DP擴展配件 |
24V±10%/外引接線 |

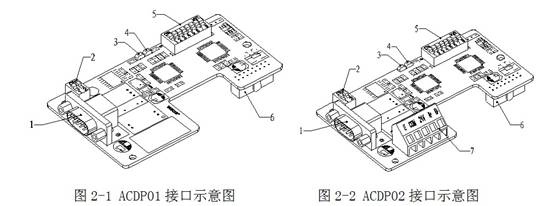

產品接口示意圖
標1：Profibus-DP接口
標2：內部終端電阻選擇拔碼開關
標3：指示燈D1
標4：指示燈D2
標6：ACDP01與AC80變頻器接口
標7：ACDP02與從機設備接口。
