波紋電阻
本品在圓柱形的瓷管上固定了兩個引出端子，陶瓷管表面上纏繞了扁帶波浪形狀的合金電阻絲，并在其表面涂覆一層具有阻燃，耐高溫特性的涂層。陶瓷管作為電阻絲骨架的同時，又具有散熱器的功效。本品可按照客戶的要求定制。本品適用于模擬負荷實驗，設備放電，自動控制，變頻器能耗制動等。
- 產品特點
- 應用場合
- 資料下載
技術參數：
電壓范圍: 0.5KV-10KV可選
阻值范圍: 1R-1KR
耐壓: AC2.5KV-20KV/1min 50Hz可選
IP等級: IP00
振動:
額定溫 升:
溫漂: 80-400ppm/℃
載流體材料: 0Cr25AL5/Ni80Cr20可選
優勢: 高電壓工作
劣勢: 抗震性較差
包裝: 紙盒封裝
|
功 率 |

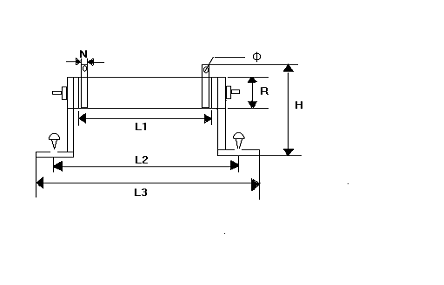

尺寸 （mm） |
精 度 |
溫度系數 PPM/℃ |
||||||
|
R±1 |
L1±3 |
L2±3 |
L3±3 |
H±3 |
N±3 |
φ±1 |
|||
|
100W—150W |
28 |
170 |
200 |
220 |
65 |
9 |
5 |
±5% |
±400 |
|
200W—250W |
28 |
267 |
290 |
310 |
65 |
9 |
5 |
±5% |
±400 |
|
300W—350W |
40 |
265 |
300 |
320 |
90 |
9 |
5 |
±5% |
±400 |
|
400W—450W |
40 |
320 |
360 |
380 |
90 |
10 |
5 |
±5% |
±400 |
|
500W—550W |
50 |
330 |
368 |
410 |
90 |
10 |
5 |
±5% |
±400 |
|
600W—650W |
50 |
400 |
438 |
465 |
90 |
10 |
5 |
±5% |
±400 |
|
700W—750W |
50 |
430 |
468 |
495 |
90 |
10 |
5 |
±5% |
±400 |
|
800W-1500W |
70 |
300 |
340 |
360 |
130 |
15 |
6 |
±5% |
±400 |
|
2000W-2500W |
70 |
430 |
470 |
500 |
130 |
15 |
6 |
±5% |
±400 |
|
3000W-4000W |
70 |
600 |
640 |
660 |
130 |
15 |
6 |
±5% |
±400 |
|
4500W-6000W |
100 |
550 |
575 |
630 |
168 |
15 |
6 |
±5% |
±400 |

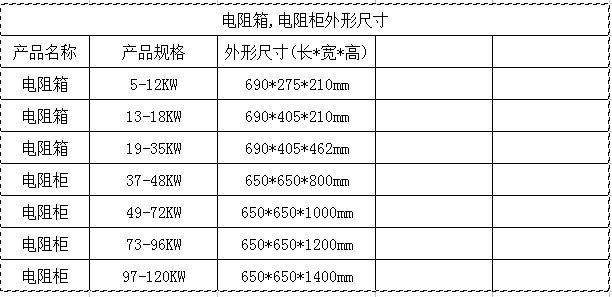

可根據客戶要求訂做電阻箱柜.
電阻柜和電阻箱。
