濾波器
變頻器濾波器是一種無源低通濾波器，濾波器是基于變頻器在工作時，對電網及其他數字電子設備產生干擾的頻譜分量電磁兼容性特點而專門設計的。不僅能有效抑制沿電源線傳播的傳到干擾，同時也能大大降低電子設備產生的輻射干擾，所用材料和部件都經最惡劣環境測試過，具有尺寸小，無需風扇，就地安操作方便，適用于所有品牌變頻器。
- 產品特點
- 應用場合
- 資料下載
|
調速器功率 變頻器功率 KW |
輸入 濾波器 |
外形尺寸 長*寬*高 （mm） |
安裝尺寸 孔徑 |
輸出濾波器 型號 |
外形尺寸 長*寬*高 （mm） |
|
0.75 |
ECF-301C10A |
152*93*56 |
110*70 |
ECFS-301C10A |
152*93*56 |
|
1.5 |
ECF-301C10A |
152*93*56 |
110*70 |
ECFS-301C10A |
152*93*56 |
|
2.5 |
ECF-301C10A |
152*93*56 |
110*70 |
ECFS-301C10A |
152*93*56 |
|
4 |
ECF-301C15A |
152*93*56 |
110*70 |
ECFS-301C15A |
152*93*56 |
|
5.5 |
ECF-301C15A |
200*108*60 |
150*85 |
ECFS-301C15A |
200*108*60 |
|
7.5 |
ECF-301C20A |
200*108*60 |
150*85 |
ECFS-301C20A |
200*108*60 |
|
11 |
ECF-301C30A |
200*108*60 |
150*85 |
ECFS-301C30A |
200*108*60 |
|
15 |
ECF-301C40A |
200*108*60 |
150*85 |
ECFS-301C40A |
200*108*60 |
|
18 |
ECF-301C50A |
200*108*60 |
150*85 |
ECFS-301C50A |
200*108*60 |
|
22 |
ECF-301C60A |
200*108*60 |
150*85 |
ECFS-301C60A |
200*108*60 |
|
30 |
ECF-301C80A |
338*175*107 |
260*140 |
ECFS-301C80A |
338*175*107 |
|
37 |
ECF-301C110A |
338*175*107 |
260*140 |
ECFS-301C110A |
338*175*107 |
|
45 |
ECF-301C125A |
338*175*107 |
260*140 |
ECFS-301C125A |
338*175*107 |
|
55 |
ECF-301C150A |
338*175*107 |
260*140 |
ECFS-301C150A |
338*175*107 |
|
75 |
ECF-301C200A |
400*185*112 |
300*150 |
ECFS-301C200A |
400*185*112 |
|
93 |
ECF-301C250A |
400*185*112 |
300*150 |
ECFS-301C250A |
400*185*112 |
|
110 |
ECF-301C275A |
400*185*112 |
300*150 |
ECFS-301C275A |
400*185*112 |
|
132 |
ECF-301C330A |
400*185*112 |
300*150 |
ECFS-301C330A |
400*185*112 |
|
160 |
ECF-301C450A |
378*220*155 |
229*194 |
ECFS-301C450A |
378*220*155 |
|
187 |
ECF-301C500A |
444*256*162 |
290*230 |
ECFS-301C500A |
444*256*162 |
|
200 |
ECF-301C510A |
444*256*162 |
290*230 |
ECFS-301C510A |
444*256*162 |
|
220 |
ECF-301C540A |
444*256*162 |
290*230 |
ECFS-301C540A |
444*256*162 |
|
250 |
ECF-301C625A |
444*256*162 |
290*230 |
ECFS-301C625A |
444*256*162 |
|
315 |
ECF-301C800A |
444*256*162 |
290*230 |
ECFS-301C800A |
444*256*162 |
|
375 |
ECF-301C1000A |
444*256*162 |
290*230 |
ECFS-301C1000A |
444*256*162 |
|
400 |
ECF-301C1100A |
444*256*162 |
290*230 |
ECFS-301C1100A |
444*256*162 |

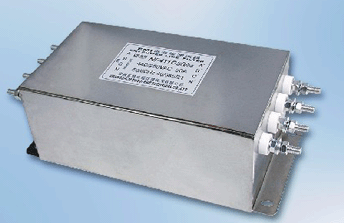

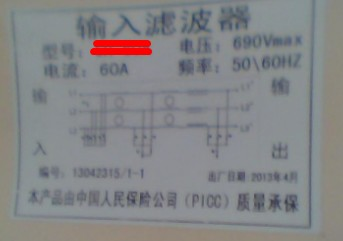

外觀圖，
